Classificazione degli interruttori differenziali

I dispositivi a corrente residua (RCD) possono essere classificati in base alla loro funzione di protezione, caratteristiche strutturali, metodo di installazione, modalità operativa, numero di poli e fili e sensibilità operativa. Questa descrizione si concentra principalmente sulla loro classificazione per funzione di protezione e applicazione, generalmente classificata in tre tipologie: relè differenziali, interruttori differenziali e prese correnti differenziali.

1. Un relè di corrente residua è un dispositivo che rileva e valuta la corrente di dispersione ma non ha la funzione di interrompere o collegare il circuito principale. Un RCD è costituito da un trasformatore di corrente a sequenza zero, uno sganciatore e contatti ausiliari per i segnali di uscita. Può essere utilizzato insieme a interruttori automatici ad alta-corrente come protezione principale per reti elettriche a bassa-tensione o per monitorare perdite, messa a terra o isolamento nei circuiti principali.

Quando è presente corrente di dispersione nel circuito principale, poiché i contatti ausiliari e lo sganciatore dell'interruttore del circuito principale sono collegati in serie, i contatti ausiliari attivano lo sganciatore, scollegando l'interruttore pneumatico, il contattore CA, ecc., provocandone lo scatto e l'interruzione del circuito principale. I contatti ausiliari possono anche attivare dispositivi di segnalazione acustici e visivi per emettere un segnale di allarme perdita, riflettendo lo stato di isolamento della linea.

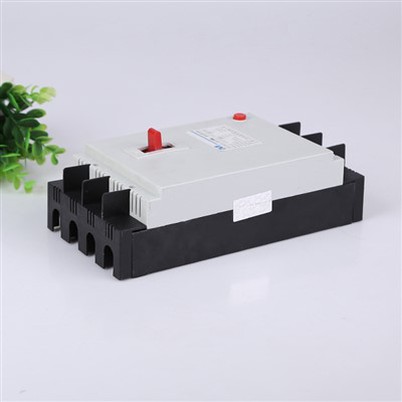

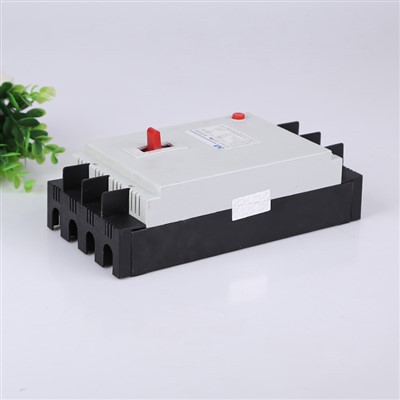

2. Un interruttore differenziale (RCCB) è un elemento di commutazione che non solo collega o disconnette il circuito principale come altri interruttori automatici, ma rileva e valuta anche la corrente di dispersione. Quando si verificano perdite o guasti all'isolamento nel circuito principale, l'RCCB può collegare o scollegare il circuito principale in base al risultato della valutazione. Può essere utilizzato insieme a fusibili e relè termici per formare un elemento di commutazione a bassa-tensione completamente funzionale.

Attualmente, questo tipo di interruttore differenziale è il più utilizzato. Gli interruttori differenziali sul mercato sono comunemente classificati in base alle loro funzioni come segue:

(1) Dispone solo di protezione dalle perdite e funzione di spegnimento-; deve essere utilizzato insieme a fusibili, relè termici, relè di sovracorrente e altri elementi di protezione.

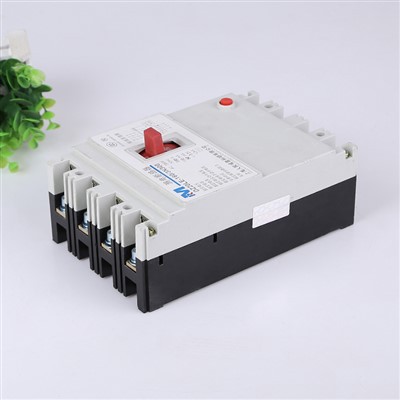

(2) Dispone anche di una funzione di protezione da sovraccarico.

(3) Dispone inoltre di funzioni di protezione da sovraccarico e da cortocircuito-.

(4) Dispone anche di una funzione di protezione da corto-circuito.

(5) Dispone inoltre di funzioni di corto-circuito, sovraccarico, dispersione, sovratensione e sottotensione.

3. Un interruttore differenziale (RCCB) è una presa di corrente in grado di rilevare e valutare la corrente di dispersione e disconnettere il circuito. La sua corrente nominale è generalmente inferiore a 20 A, la corrente di dispersione è 6-30 mA e ha un'elevata sensibilità. Viene spesso utilizzato per la protezione di utensili elettrici portatili e apparecchiature elettriche mobili, nonché in luoghi civili come case e scuole.
